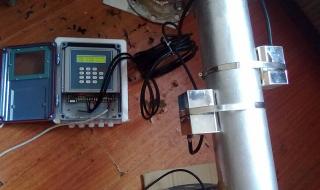

超声波流量计如何确定安装方式和安装距离外夹式超声流量计

3、对于地点上管道的长度有限，不足以采用V法时，则应选用X 法实施安装，此时，接收换能器与发射换能器之间的距离较小。

4、对于已配置好的流体管道，特别是测量大口径管道流量时，由于上游流动状态的干扰而易于造成测量误差的场合，比较合适的措施是增加测量线，即增加超声波的传播路径，更多地接收传播路径中的流速信息，进行平均，以抵销流体扰动造成的测量误差。增加测量线时，换能器的安装应使超声波传播途径均匀地置于流通截面上。

一般认为有四条测量线（即四对换能器）就足够了。

二、超声波流量计安装如何确定安装距离？超声波流量计的换能器的安装距离是决定测量效果的主要因素，换能器的安装应根据具体的测量方式依据说明书上的步骤进行，各种测量方式下的安装步骤略有不同，但其原理相似。下面以普遍应用的透过法（Z法）的换能器安装为例，说明一对换能器的安装距离的确定方法。一对换能器的安装有个基本原则：就是发射换能器与接收换能器应在管道的半圆平分线上（对于V法，则在同一半圆基线上），并根据实际的管道内径，壁厚及被测流体的性质，参数等核算，确定两换能器之间的轴间距离h，保证安装时h值的准确。首先在管道外壁找出相应的两条半圆基线。
